Eğik Düzlem

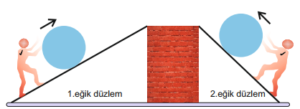

Bir işin yapılması sırasında eğik düzlemde kuvvetten kazanç sağlandığı oranda yoldan kayıp yaşanır. Örneğin yukarıda özdeş cisim aynı yüksekliğe çıkarılmak istendiğinde 1.eğik düzlem ile daha küçük kuvvet uygulanması yeterlidir.
1.eğik düzlemdeki kuvvet kazancı ve yol kaybı daha fazladır.

Eğik düzlemde ;
Alınan yol azaldıkça eğim artar.
Eğim arttıkça kuvvet kazancı azalır.
Alınan yol arttıkça kuvvet kazancı artar.
Kuvvetten kazanç var ise yoldan kayıp vardır

Eğik düzlemi diğer basit makinelerden ayıran en önemli fark genellikle hareketsiz olmasıdır.

Vida, silindirin etrafına bir eğik düzlemin sarılması ile oluşan basit bir makinedir.

Eğik Düzlem

Kuvvet kazancı sağlar.
Yoldan kayba neden olur.
İş yapma kolaylığı sağlar.
Cismin aldığı yol çıktığı yükseklikten daha fazladır.
Sürtünmeler önemsiz ise Kuvvet<Yük ilişkisi vardır.

Nerelerde Eğik Düzlem Var ?
1.Merdiven
2.Alışveriş merkezindeki yürüyen yollar
3.Kaydırak
4.Dağın zirvesine çıkan yollar
5.Vida

6.Yükleme rampası
7. Engelli rampası

8.Şişe ağızları ve ampulların duya takılan kısımları

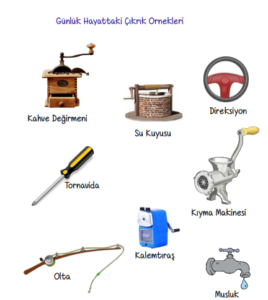

Çıkrık

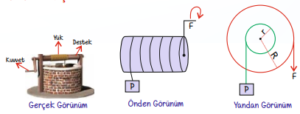

Çıkrık, birbirine bağlı dolayısıyla dönme eksenleri çakışık iki veya daha fazla silindirden meydana gelen basit bir makinedir.
Bu sistemde çapı küçük olan silindire bağlanan yük, çapı büyük olan silindire uygulanan kuvvetin oluşturduğu dönme hareketi sonucunda asılı olduğu ipin silindire dolanmasıyla yukarı çıkarılır.

Kuvvetin uygulandığı silindirin çapının büyük olması yükün ağırlığından daha küçük bir kuvvetle yukarı çıkarılmasını sağlar.
Bu sebeple çıkrıklarda kuvvetten kazanç sağlanırken iş ve enerjiden kazanç sağlanamaz .
